遠距離超高頻ZJ-F508-4A/IP讀寫器—上海擇捷智能科技有限公司
時間：2022-03-31
Ⅰ產品簡介
———————————————————————————————————————————————————————
名稱：遠距離超高頻ZJ-F508-4A/IP讀寫器
遠距離超高頻ZJ-F508-4A/IP讀寫器是上海擇捷智能科技有限公司自主研發工業網口通訊的讀寫器，其中網口通訊
具有多功能、高可靠、高性能等優點，里面的網口模塊集成了TCP/IP 協議棧，提供了完整的網絡接入和數據傳輸
功能。
具有多功能、高可靠、高性能等優點，里面的網口模塊集成了TCP/IP 協議棧，提供了完整的網絡接入和數據傳輸
功能。
Ⅱ安裝說明
———————————————————————————————————————————————————————
● 注意事項：
為了保證設備的正常穩定工作及您的人身財產安全，安裝 ZJ-F508-4A/IP 設備前，請仔細閱讀如下注意事項：
?首先檢查電源插座接地端是否已連接到大地，并查看本地電源電壓是否符合讀寫器適用電壓范圍；
?檢查設備與外部連接是否緊密；
?注意 USB 類型選擇和長度限制： USB 線采用直連，長度不超過 10 米。
● 安裝條件：
連接設備前，請先認真檢查產品是否完好，附件是否完整，如有損壞短缺，請及時聯系供應商。
● 設備連接：
?連接電源適配器：將電源線插入交流電源供電插座，再將電源線的另一端插入讀寫器的電源接口處并緊固；接通
讀寫器電源，同時讀寫器內電源指示燈會長亮顯示。
?連接PC 機：USB 接口用于近距離通信（不大于 10m），USB 口連接，實現 PC 機與該設備的通信；
● 驗收：讀寫器工作是否正常。
為了保證設備的正常穩定工作及您的人身財產安全，安裝 ZJ-F508-4A/IP 設備前，請仔細閱讀如下注意事項：
?首先檢查電源插座接地端是否已連接到大地，并查看本地電源電壓是否符合讀寫器適用電壓范圍；
?檢查設備與外部連接是否緊密；
?注意 USB 類型選擇和長度限制： USB 線采用直連，長度不超過 10 米。
● 安裝條件：
連接設備前，請先認真檢查產品是否完好，附件是否完整，如有損壞短缺，請及時聯系供應商。
● 設備連接：
?連接電源適配器：將電源線插入交流電源供電插座，再將電源線的另一端插入讀寫器的電源接口處并緊固；接通
讀寫器電源，同時讀寫器內電源指示燈會長亮顯示。
?連接PC 機：USB 接口用于近距離通信（不大于 10m），USB 口連接，實現 PC 機與該設備的通信；
● 驗收：讀寫器工作是否正常。
Ⅲ常見故障
———————————————————————————————————————————————————————
● 日常維護：
讀寫器在使用過程的日常維護：檢查讀寫器電源線連接是否牢靠
● 常見故障分析及解決：
?供電系統故障：檢查電源適配器供電是否正常，交流電源電壓是否滿足 100V～240V 之間。
?USB 不能連接：USB 電纜線未連接或連接不牢靠，選擇的 USB 口是否正確。
?網口不能連接：注意 IP 地址是否正確，連接的電腦要固定同網段的 IP。
Ⅳ主要技術參數
———————————————————————————————————————————————————————
| 性能參數 | |
| 通訊接口 | TCP/IP、USB |
| 軟件環境 | Windows Server 2003、Windows XP Service Pack 2、Windows 7、Windows10 操作系統 |
| 硬件環境 | P4/1.7GHz 以上PC，512M 或以上內存、40G 硬盤 |
| I/O 接口 | 2 路光耦輸入、1 路繼電器輸出(驅動能力：直流 30V/ 2A，交流125V/0.75A) |
| 供電 | DC +5V～+17V（功率容量不小于 20W） |
| 環境條件 | |
| 工作溫度 | -20℃～+70℃ |
| 儲存溫度 | -40℃～+85℃ |
| 儲存相對濕度 | 5% RH～90%RH |
| 工作濕度 | 10％～95％RH 無冷凝 |
| 供電方式(推薦） | 電源適配器供電 AC 輸入 100V～240V±10% 1.5A |
| 頻率 | 50Hz～60Hz |
| DC 輸出 | +12V/2A(不小于 2A) |
| 物理屬性 | |
| 產品尺寸 | 160 x 127 x 24mm |
| 重量 | 0.5kg |
Ⅳ 產品展示
———————————————————————————————————————————————————————

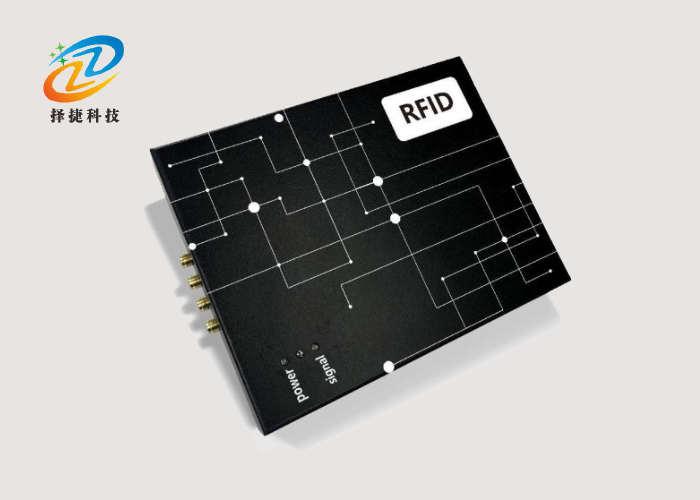

實拍展示

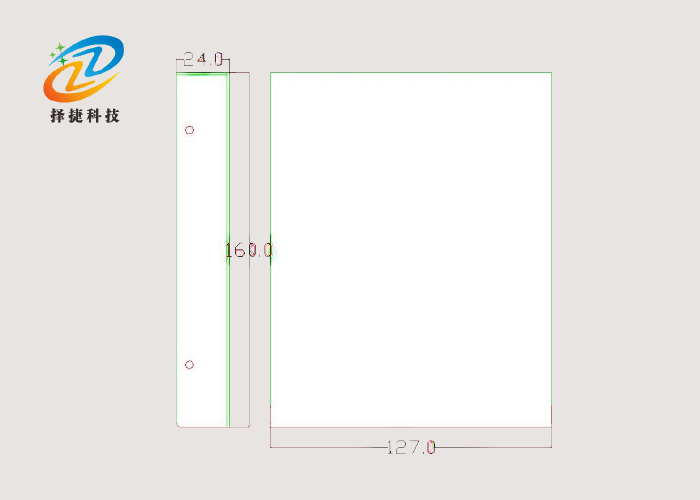

外形尺寸

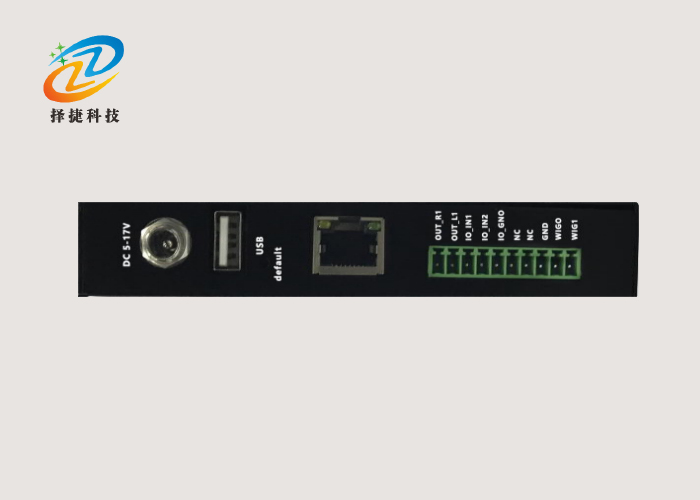

接口示意圖
