RFID智能倉儲系統
RFID智能倉儲管理系統
管理系統組成部分
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
 |
手持終端
數手持終端，配合系統的出入庫，盤點等要求，對貨物的標簽進行快速掃描并進行對應的出入庫，盤點等操作，替代傳統人為清點，與掃描條形碼，二維碼相比，掃描效率有成倍提高。
|
 |
  |
 |
閱讀器/隧道機
均是rfid的掃描設備，區別在于掃描的精準度和效率的不同，隧道機更適合大批量精準的復雜的掃描情況。
硬件設備有：1.閱讀器 2.隧道機
|
 |
智慧看板
智慧看板是提供給管理者最直觀清晰的數據可視化展示，智慧看板可以自動更新數據，用戶可以通過設置自動刷新時間來保證數據的準確性和實時性。智慧看板還支持?jǐn)?shù)據的鉆取，用戶可以通過點擊圖表或圖形中的數據點來查看更詳細的數據，從而更深入地了解數據和信息。
|
 |
PC后臺管理
如有需要可以和ERP系統對接，獲取必要的業務信息，如入庫單據信息，出庫單據信息，盤點任務信息等，其次還可以查看對應的操作記錄和貨物溯源，如入庫記錄，出庫記錄，盤點記錄，庫存貨物等等。
|
RFID標簽自動綁定
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1.標簽要求確認系統根據入庫單的數量和規格要求，自動確認所需要的標簽的數量。
2.標簽變成自動綁定
系統跟隨入庫單自動生成標簽的編碼并進行自動綁定。
3.標簽打印
系統調用打印機去打印要求的標簽，寫入數據。
隨點隨掃（手持機）快速出/入庫
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
入庫：
當倉庫管理員進行入庫操作時，可根據手持終端設備展示的入庫單據要求，去對貨物進行批量的點觸式感應并與貨架進行一鍵綁定入庫。
入庫流程：
倉庫人員通過手持機近距離掃描貨物，收集需要入庫的信息；
倉庫人員掃描完貨物后，緊跟掃描倉庫位置標簽入庫綁定操作。
入庫流程：
倉庫人員通過手持機近距離掃描貨物，收集需要入庫的信息；
倉庫人員掃描完貨物后，緊跟掃描倉庫位置標簽入庫綁定操作。
出庫：
當倉庫管理員進行出庫操作時，可根據手持終端設備展示的入庫單據要求，去對貨物進行批量的點觸式感應，完成出庫
出庫流程：
倉庫人員使用手持設備快速感應，系統自動核對是否可以出庫；
出庫完成。
出庫流程：
倉庫人員使用手持設備快速感應，系統自動核對是否可以出庫；
出庫完成。

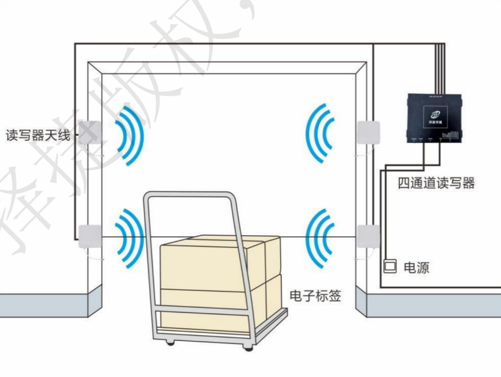

（隧道機）快速出/入庫
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

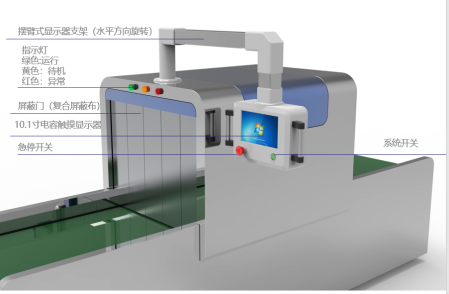

ZJTD03 RFID隧道機，通過射頻識別技術結合傳送通道的方式，進行盤點，復核等操作，可對批量單箱的多件物品進行快速識別，告別傳統人工盤點計數的落后方式，設備集成多種傳感器，采用PLC控制邏輯進行自動化識別。識別速度快，可在2秒內識別300件以上的物品，并可在顯示屏上實時生成列表，核對并作出相應提示與報警，方便管理人員核對，極大節省了人力和節約了時間。
出入庫流程：
倉庫人員通過工控機選擇出入庫單據；
隧道機進行掃描；
倉庫人員通過工控機選擇出入庫單據；
隧道機進行掃描；
出入庫完成。
RFID入庫與傳統掃二維碼/條形碼入庫相比，效率至少提高3倍
自動無感快速初出入庫
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
|
入庫： 當倉庫管理員進行入庫操作時，可根據業務需求來進行無感話隨走隨入的入庫，也可以根據入庫單據要求進行快速掃描入庫。 出庫：
當倉庫管理員進行出庫時，可根據出庫單進行出庫貨物校驗，快速掃描快速校驗，提示是否可以出庫。
出入庫流程：
倉庫人員通過工控機選擇出/入庫單 系統給出符合單據中出/入庫標準貨物的位置信息 倉庫人員根據單據要求掃描要求數量的貨物 出/入庫完成
RFID入庫與傳統掃二維碼/條形碼入庫相比，效率至少提高3倍
|
 |
叉車改造出入庫
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
叉車進行特殊改造，在配備RFID掃描設備和工控機之后，叉車工作人員可通過工控機查看作業任務，并根據提示的位置去存放或取出對應的貨物。入庫單 或 出庫單若有明確要求貨物存放 或 取出的位置要求，叉車底部的掃描設備會實時判斷地標（打入地下的RFID標簽），并指引工作人員位置是否正確。
出入庫流程：
倉庫人員通過工控機選擇入庫任務；
根據單據指示將指定貨物進行對應位置入庫。
倉庫人員通過工控機選擇出庫任務；
根據單據指示將指定貨物進行對應位置出庫。
出入庫流程：
倉庫人員通過工控機選擇入庫任務；
根據單據指示將指定貨物進行對應位置入庫。
倉庫人員通過工控機選擇出庫任務；
根據單據指示將指定貨物進行對應位置出庫。
RFID入庫與傳統掃二維碼/條形碼入庫相比，效率至少提
快速精準盤點
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
作業要求規范化
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
可設置入庫要求作業時間規則根據實際業務場景，預制定不同等級的入庫時間要求規則，下發任務時可選擇是否按規則進行，最后匯總統計結果展示
可設置出庫要求作業時間規則
根據實際業務場景，預制定不同等級的出庫時間要求規則，下發任務時可選擇是否按規則進行，最后匯總統計結果展示
可設置盤點要求作業時間規則
根據實際業務場景，預制定不同等級的盤點時間要求規則，下發任務時可選擇是否按規則進行，最后匯總統計結果展示
作業效率可視化
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
出入庫數量折線圖展示時間區間內的出入庫數量變化
單日入庫/出庫進度
展示單日的出入庫進度的進展
未完成入庫/出庫單據
展示時間區間內的出入庫數量變化
本月入庫/出庫環比增減量
展示本月內的出入庫數量與上月的增減變化
倉庫庫存展示
展示各個倉庫庫存數量
未按時完成任務報警
未按照時間規則要求完成出入庫內容展示

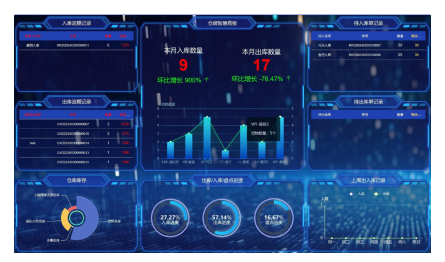

作業大屏實時監管-可視化報表精準展示工作進展
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
|

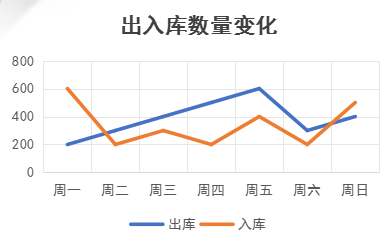

【出庫數量變化】
可展示一定的時間內倉庫的出庫，入庫兩種動作的數量的變化，可整體展示近段時間的效益變化趨勢。 |
|
 |
|

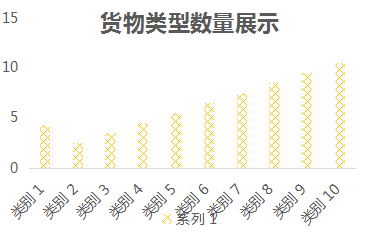

【貨物類型數量展示】
可展示具體的倉庫中所有的貨物類型所儲存的數量，可宏觀了解當前倉庫的進貨方向是否有偏頗，進而進行接下來的戰略調整。 |
 |

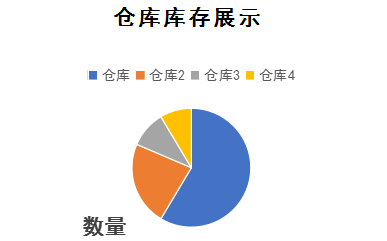

【倉庫庫存展示】
可展示不同倉庫中，庫存的實時數量占比，可快速掌握庫存的余量變化，提前規劃庫存的使用方向。 |
 |

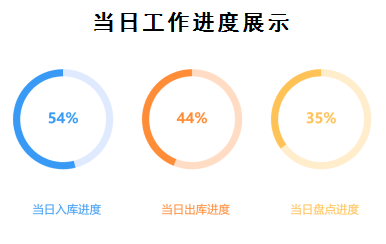

【當日工作進度展示】
可將當日需要完成的出庫，入庫，盤點的任務進行百分比進度的陳列，可使管理者快速了解任務進度的進展。 |
超時自動報警-可視化報表具體展示工作任務
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
|

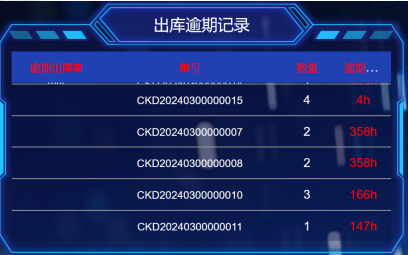

【逾期出庫記錄】
可展示未按時完成出庫單據任務的單據內容，并展示對應已經逾期時間，方便現場人員快速了解逾期的情況，并做出合理的應對。 |
|
 |
|

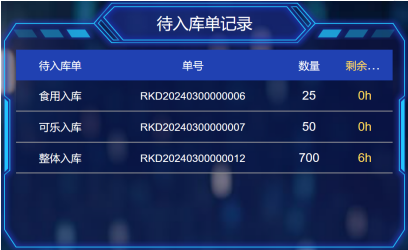

【待入庫單據】 可展示接下來需要進行入庫的單據數據，并且需要在規定時間內完成的單據后面帶有“剩余時間”以提醒現場人員合理調度。 |
 |

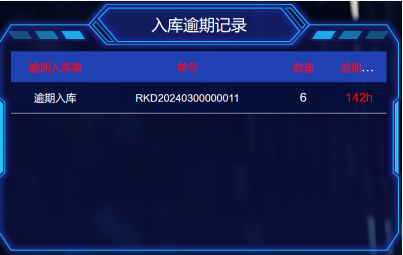

【逾期入庫記錄】
可展示未按時完成入庫單據任務的單據內容，并展示對應已經逾期時間，方便現場人員快速了解逾期的情況，并做出合理的應對。 |
 |

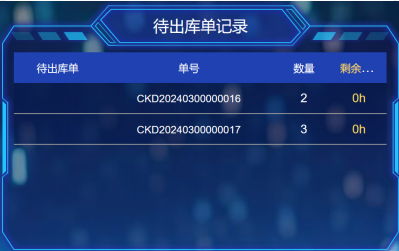

【待出庫單據】
可展示接下來需要進行出庫的單據數據，并且需要在規定時間內完成的單據后面帶有“剩余時間”以提醒現場人員合理調度。 |
數據即時匯總提高生產力
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
| 1 |
逾期任務報警，及時查看原因 |
2 |
大屏數據實時顯示，節省時間，減小信息傳遞誤差 |
3 |
重要數據篩選，增加查看效率 |
| 4 |
全面的倉庫信息和作業進度展示 |
5 | 整體任務進度把控，合理分配任務 | 6 |
最新數據對比，提供準確的輔助判斷條件 |

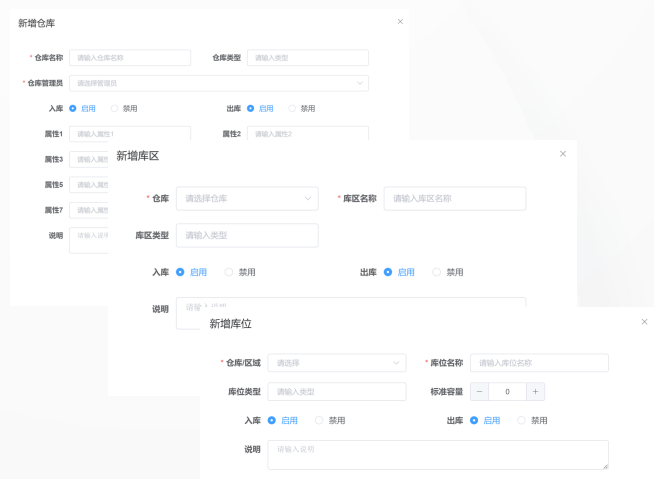

倉庫/庫區/庫位統一管理
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
|
可創建倉庫，庫區，庫位三層結構信息。
出庫，入庫，盤點均可以細致到庫位的操作。
1.入庫要求入到具體庫位
2.出庫要求從具體庫位揀貨
3.盤點可增加倉庫，庫區，庫位的盤點要求
|
 |
 |
可與其他系統對接，提高供應鏈效率
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
|
系統可以跟主流的ERP、SAP、OMS、TMS、財務系統等其他 外圍系統無縫集成，提高供應鏈效率 |
|
 |
配套硬件-RFID電子標簽（多類型全尺寸標簽可供選擇）
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
|
【銅版紙/PET電子標簽】
. 可打印和寫數據
. 可選芯片ZJXP01/ZJXP02/U8/U9等
. 讀取距離可達20米
. 適用于紙/塑料/木材/玻璃等非金屬或液體材料
|
|
 |
|
【吊牌RFID標簽】
. 銅版紙材質
. 可打印和寫數據
. 可選芯片ZJXP01/ZJXP02/U8/U9等
. 讀取距離可達20米
. 適用懸掛于服裝/包裝袋/箱子等物品上
|
 |
【柔性抗金屬標簽】
. PET材質，厚度1.26mm
. 可打印文字、logo、條碼
. 可選芯片ZJXP01/ZJXP02/U8/U9等
. 讀取距離最遠可達20米
. 適用于金屬材質
|
 |
【抗金屬標簽】
. 厚度7mm
. 適用于金屬表面
. 安裝方式螺絲， 背膠，扎帶
. 芯片NXP UCODE 8等
. 讀取距離（手持機）可達5.5米
. 讀取距離（固定機）可達11米
. 防水防塵等級IP68
|

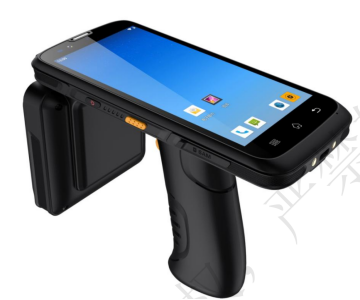

配套硬件-RFID超高頻手持機ZJ5020
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
 |
性能參數
|
配套硬件-遠距離RFID超高頻手持機（進口英頻E710）ZJ5019RI
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
|
性能參數
|
配套硬件-超高頻四通道讀寫器ZJF001-4A
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
  |
|
性能參數
|

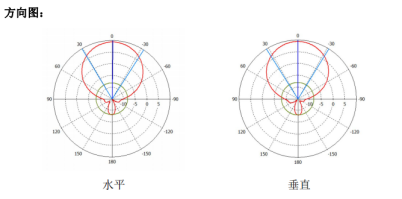

配套硬件-902-928MHz 8dBi RFID定向天線ZJTX26026045-8DBI
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
  |
|
性能參數
|
配套硬件-RFID隧道機ZJTD003
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
|
性能參數
|
適用行業
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
