遠距離R2000超高頻一體機ZJ603-6DBI—上海擇捷智能科技有限公司
時間：2023-10-25
Ⅰ 產品簡介
———————————————————————————————————————————————————————
名稱：遠距離R2000超高頻一體機ZJ603-6DBI
公司完全自主知識產權設計，充分支持EPC C1G2（ISO18000-6C）協議.工作頻率840～960MHz（可以按不同國家
或地區要求調整），以廣譜跳頻（FHSS）或定頻發射方式工作，輸出功率軟件可調，步進間隔1db， 30dbm，
5dbi、9dbi、12dbi等多種天線配置選擇， 典型讀取距離8米-35米）， 峰值標簽詢查速度 >700張/秒，標簽緩存區
1000張標簽 @ 96bit EPC，MMCX型天線接口，低功耗設計，寬工作電壓，單+3.7V~+5V供電，支持RS232串行通
訊接口（3.3V TTL電平），穩定性高，外置散熱片空氣冷卻散熱，支持C#、C++、Delphi語言開發，識別UHF無源
溫度標簽(ZJ-301T模塊)，在不同國家或地區標準和不同的環境下，本讀寫模塊的參數和功能可能存在差別。適用于
工業4.0生產管理、博物館、服裝管理、煙草物流、食品藥品管理、圖書管理、車牌防偽識別管理、車輛編組調度管
理、智能停車場管理、口岸出入境車輛查驗管理、倉庫物資進出監管和識別管理、行李包裹識別管理、 品牌商品防
偽管理和碼頭集裝箱管理等多種無線射頻識別（RFID）系統應用領域。
或地區要求調整），以廣譜跳頻（FHSS）或定頻發射方式工作，輸出功率軟件可調，步進間隔1db， 30dbm，
5dbi、9dbi、12dbi等多種天線配置選擇， 典型讀取距離8米-35米）， 峰值標簽詢查速度 >700張/秒，標簽緩存區
1000張標簽 @ 96bit EPC，MMCX型天線接口，低功耗設計，寬工作電壓，單+3.7V~+5V供電，支持RS232串行通
訊接口（3.3V TTL電平），穩定性高，外置散熱片空氣冷卻散熱，支持C#、C++、Delphi語言開發，識別UHF無源
溫度標簽(ZJ-301T模塊)，在不同國家或地區標準和不同的環境下，本讀寫模塊的參數和功能可能存在差別。適用于
工業4.0生產管理、博物館、服裝管理、煙草物流、食品藥品管理、圖書管理、車牌防偽識別管理、車輛編組調度管
理、智能停車場管理、口岸出入境車輛查驗管理、倉庫物資進出監管和識別管理、行李包裹識別管理、 品牌商品防
偽管理和碼頭集裝箱管理等多種無線射頻識別（RFID）系統應用領域。
Ⅱ 技術參數
———————————————————————————————————————————————————————
| 極限參數 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 5.5 | V |
| 工作溫度 | TOPR | -20～+65 | ℃ |
| 貯藏溫度 | TSTR | 30～+75 | ℃ |
| 工作濕度 | Rh | +5% ~ +90% 無冷凝 | φ |
| 規格 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 3.7～5.25（5典型） | V |
| 工作電流 | IC | 1500 | mA |
| 工作頻率 | FREQ | 860～960 | MHz |
| 射頻輸出功率 | PRF | 0～33 | dBm |
| 射頻輸出功率精度 | APRF | +/-1 | dB |
| 射頻輸出功率平坦度 | FPRF | +/-0.2 | dB |
| 接收靈敏度 | SR | -85 | dBm |
● 線材接口
| 電源 | CND | 232 | 232 | GND | 韋根 |
| TXD | RXD | DATA0 | |||
| 紅色 | 黑色 | 白色 | 紫色 | 棕色 | 黃色 |
| 韋根 | CND | 485 | 485 | 觸發 | 觸發 |
| DATA1 | A+ | B- | T+ | T- | |
| 深綠色 | 灰色 | 粉色 | 橙色 | 淺綠色 | 藍色 |
| 注：對于配置TCPIP網絡接口的型號，附加有一個標準RJ45網絡插口；繼電器、藍牙、WiFi可定制。 | |||||
● 其他參數
| 規格尺寸：130*130*55mm |
| 產品重量：1.00kg |
| 讀寫距離：3-5m |
| 防護標準：IP-65 |
| 工作電源：DC12V 25W適配器（AC220，50Hz轉換） |
| 觸發接口：1個輸入口 |
| 讀寫模式：多卡（標簽）模式，讀寫速度<0.1秒 |
| 標簽位移速度：≤100公里/小時 |
| 定向讀卡區域：參照配置的天線方向圖 |
| 通訊接口1：RS232、RS485 |
| 通訊接口2：繼電器、網口輸出/RJ45（TCP/IP可選配，可定制WIFI等） |
| 工作電源：DC12V/2A 適配器（AC220， 50Hz轉換） |
● 在不同同家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在差別，恕不作另行通知

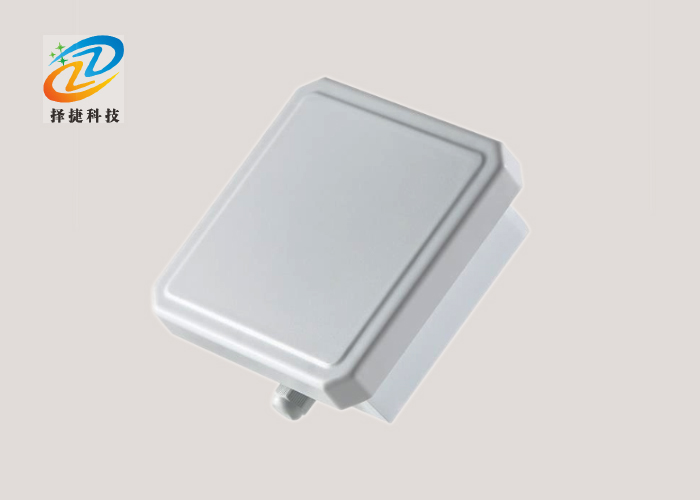

Ⅲ產品展示
———————————————————————————————————————————————————————
實拍展示
