資產管理有源定向基站ZJB-50是一款通用型的設備，內置 8dbiPCB 天線，本設備能夠安裝在室外，其防水等級

為 IP65。設備下方有三個 LED 指示燈來指示設備的工作狀態，內置蜂鳴器，通過發聲來提示讀取標簽狀態，其
發聲音時間可以通過軟件來設置，也可以關閉聲音。
資產管理有源定向基站ZJB-50 通過一根 15 芯 電纜引出 作為 與 其他設備的通訊連接或供電。 其通訊接口包括：

RS232、RS485、韋根。15線的一端是一個15芯頭，實際使用中， 可以剪掉15芯頭， 直接通過電纜與其他設備
連接；或外加一個 DB15 頭。 另外， 為了便于測試， 設備配置了一個測試專用的擴展板，在實際使用中不必要
使用測試專用的擴展板 。設備主要通過 RS232  接口配置參數 ，在使用產品之前必須通過配置軟件來配置參數。
主要應用于人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、作業車輛靠近人員安全報警系統、資產
管理系統、固定資產管理系統。


● 抗干擾能力強，不受外界無線電波影響；
● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置 2000 張標簽的緩沖區；
● 支持室外安裝；
● IP等級：IP65；
● 讀取標簽距離可調，0-150 米可調（使用軟件設置）；
● 接口簡單，使用方便。



● 設備工作狀態指示（3個LED指示燈，蜂鳴器）；
● 讀到的標簽保存到緩沖區中，具有2000個標簽的緩沖能力；
● 讀到標簽后能夠通過RS232、RS485、韋根26/34/66 傳送到上位機；
● 通信模式有主動傳送與被動傳送；
● RS232、RS485 通信速率可以設置；
● 讀取標簽的距離可以設置（0-31 個檔）；
● 讀取同一張標簽的間隔時間是可以設置；
● 標簽主動上傳的速度是可以設置；
● 外部觸發啟動讀卡；
● 能夠讀取設備出廠信息。

Ⅳ 基本信息表

———————————————————————————————————————————————————————

型號：ZJB-50

產品類型：2.4G 有源 RFID 讀寫器

工作頻率：2.4GHz

同時讀取標簽?zāi)芰Γ捍笥?2000 張

產品材質：ABS 塑料

產品顏色：灰色

天線：內置 8dbi 天線

外連接 ：15 芯電纜

通訊接口 ：RS232、RS485、韋根 26、韋根 34、韋根 66

狀態指示 ：3 個 LED 燈指示、內置蜂鳴器

電源：DC12-36V

額定功率 ：1W

工作溫度(℃) ：-25℃ ～ +75℃

儲存溫度(℃) ：-40℃ ～ +85℃

工作濕度：小于 95％

設備尺寸 ：250mm×250mm×58mm

設備重量：1.0kg

包裝尺寸：297mm×310mm×106mm

包裝數量：1

包裝重量：1.5kg

Ⅴ 主要技術參數

———————————————————————————————————————————————————————
● 工作頻率：2.4GHz-2.5GHz；
● 工作方式：主動式與被動結合；
● 結構：外罩為耐高溫、耐低溫 ABS 塑料；
● 天線參數：內置 8dbi 天線；
● 通訊接口方式：RS232、RS485、韋根；
● 通訊方式：主動方式（讀寫器讀到標簽后，主動向上位機發送）；
● 設備內部有 2000 個標簽的緩沖能力；
● RS232、RS485 通訊速率可以用戶設置；
● 系統識別距離：可達 150 米；
● 識別準確率：99.999999%；
● 提供演示軟件、API 函數等；
● 可以根據用戶要求制定各種數據格式輸出；
● 工作電壓：DC12-36V；
● 額定功率：5W；
● 工作溫度：-25℃ ～ +75℃；
● 儲存溫度(℃)：-40℃ ～ +85℃；
● 工作濕度：小于 95％。

Ⅵ 產品裝箱清單

———————————————————————————————————————————————————————

名稱	數量
資產管理有源定向基站ZJB-50	1
一體化設備轉接板	1
AC-DC12V3A 電源適配器	1
3 芯直連串口線	1
DB15 轉接頭	1
安裝支架	1
合格證	1
外接信號說明書	1

Ⅶ 產品實拍

———————————————————————————————————————————————————————

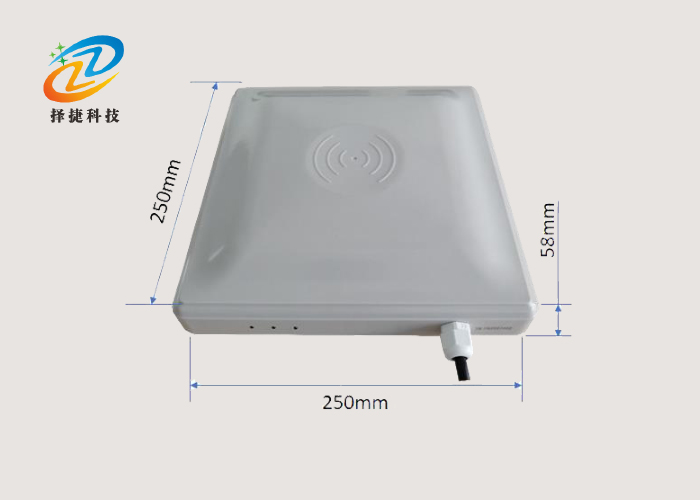

尺寸圖

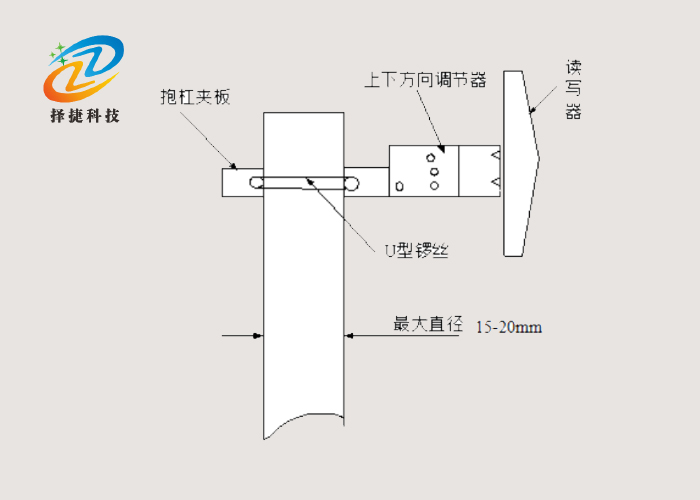

安裝固定圖

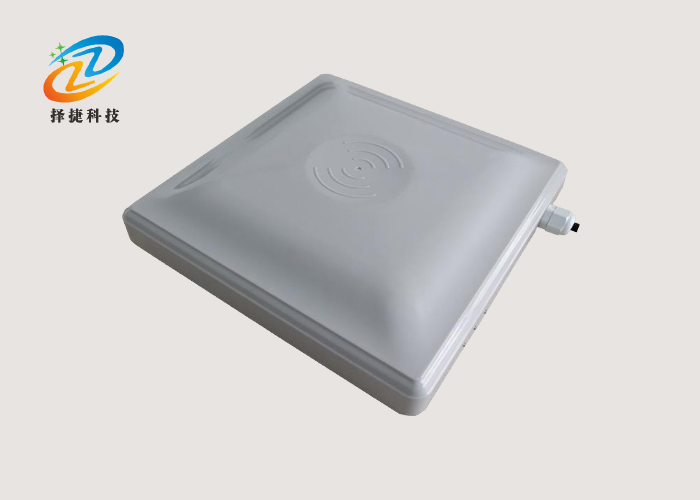

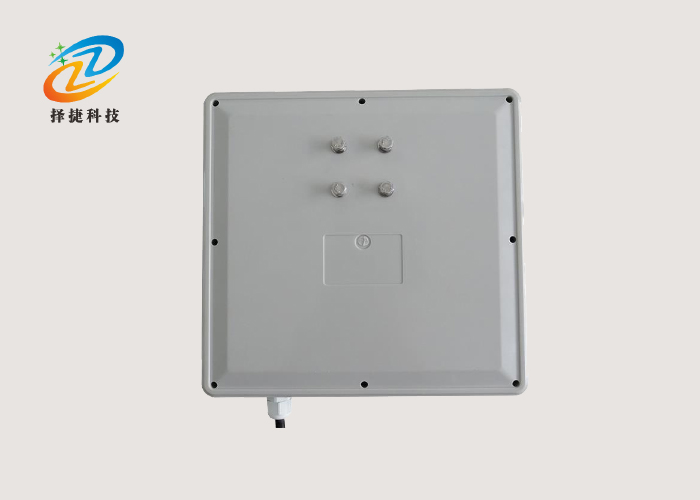

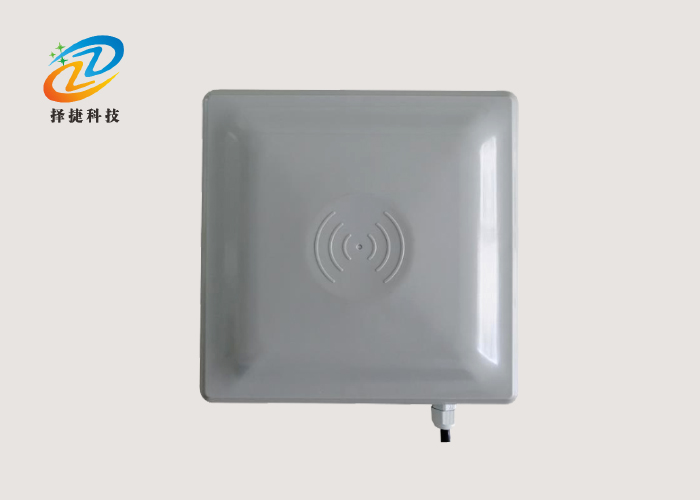

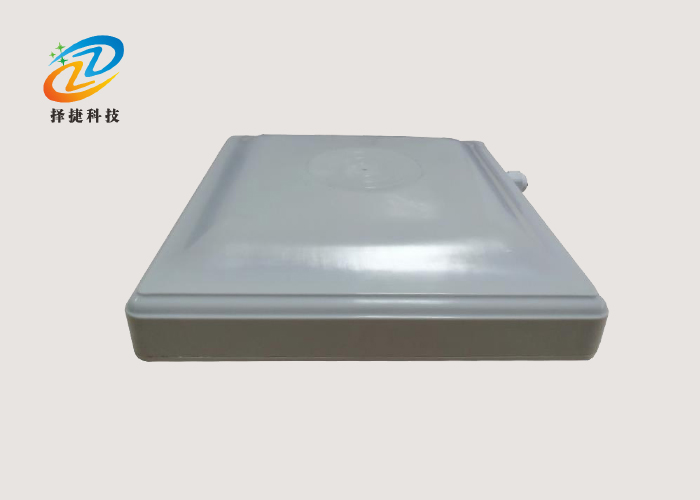

實拍展示
