ucode8超高頻不干膠標簽75mm×33mm ZJ7533—上海擇捷智能科技有限公司
時間：2022-04-21

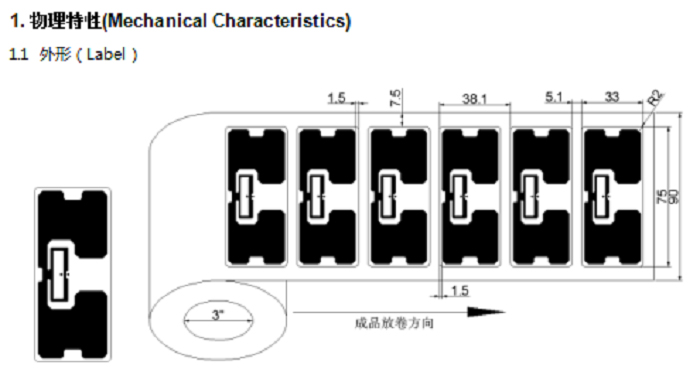

Ⅰ物理特性——ucode8超高頻不干膠標簽
———————————————————————————————————————————————————————
1.2 尺寸誤差（Dimensions Deviation）
| 編號 | 項目Item | 特性參數 mm Parametersmm |
| 1 | 應答器長度Inlay Length | 30±0.20 |
| 2 | 應答器寬度Inlay Width | 72±0.20 |
| 3 |
應答器右邊到標簽右邊距離 Inlay right to label right |
1.5±1.0 |
| 4 |
應答器左邊到標簽左邊距離 Inlay left to label left |
1.5±1.0 |
| 5 | 標簽長度 Label Length | 33±0.20 |
| 6 | 標簽寬度 Label Width | 75±0.20 |
| 7 | 標簽圓角半徑 Label Corner Radius | R=2±0.50 |
| 8 |
標簽上邊到離型紙上邊距離 Label Edge to Liner Edge (Top) |
7.5±1.0 |
| 9 |
標簽下邊到離型紙下邊距離 Label Edge to Liner Edge (Bottom) |
7.5±1.0 |
| 10 | 標簽節距 Label Pitch | 38.1±0.5 |
| 11 | 相鄰標簽鄰邊間距 Label Gap | 5.1±0.5 |
| 12 | 離型紙寬度 Liner Width | 90±1.00 |
| 13 | 紙芯管內徑Core ID | 3inch(76.20±0.50) |
| 14 | 成品外徑Roll OD | ≦188 |
| 15 |
應答器上邊到標簽上邊距離 Inlay Top to Label Top |
1.5±1.0 |
| 16 |
應答器下邊到標簽下邊距離 Inlay Edge to Label Edge (Bottom) |
1.5±1.0 |
| 17 | 天線長度Antenna Length | 30±0.20 |
| 18 | 天線寬度Antenna Width | 72±0.20 |
Ⅱ 電氣特性——ucode8超高頻不干膠標簽
———————————————————————————————————————————————————————
名稱：超高頻不干膠標簽ucode8 -75mm×33mmZJ7533
基材材料：PET（50μm）
天線制程方式：鋁蝕刻 AI（9μm）
天線尺寸：72*30mm
標簽尺寸：75*33mm
通訊協議：IS018000-6C/EPC Class1 Gen2
適用載波頻率：860-960MHz
存儲容量：EPC 128Bits 可讀可寫；TID 48Bits 刻度不可寫；Unique TID 48 Bits；
密碼區Kill/Access-64Bits 可讀可寫；用戶區 None。
工作模式：無源
讀寫次數：10萬次數
數據保存：10年
芯片防靜電性能：2000V（人體模型）

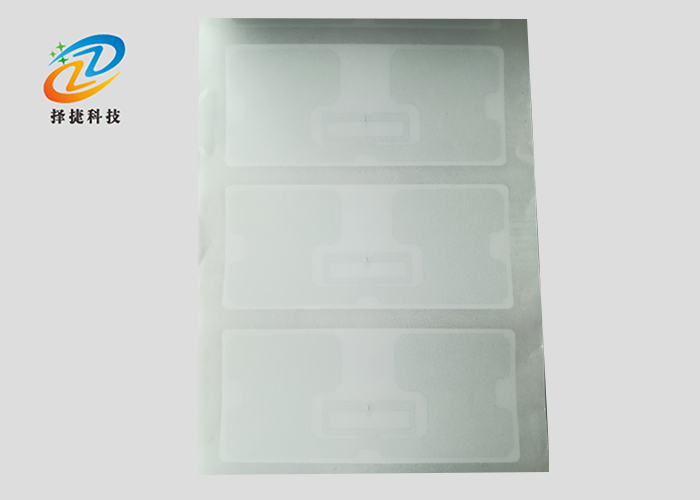

Ⅲ 產品展示——ucode8超高頻不干膠標簽
———————————————————————————————————————————————————————
Ⅳ 包裝——ucode8超高頻不干膠標簽
———————————————————————————————————————————————————————
| 1 |
出貨方式 Shipping format |
1. 卷狀Roll 2. 抽真空包裝 vacuumed packing in ESD bag |
| 2 |
收卷數量 Quantity |
5000±2Pcs/卷 5000±2Pcs/roll，按客戶收卷要求 |
| 3 |
包裝方式 Packaging method |
4 卷/箱(以實際出貨為準); 4 rolls/ctn(Actual Qty as per Shipping Mark) |
| 4 |
包裝圖片 Packaging pictures |
 |
| 5 | 特殊要求 | 封箱不留縫隙 |
