遠距離超高頻一體機ZJ0306-6DBI—上海擇捷智能科技有限公司
時間：2022-03-31
Ⅰ產品簡介
———————————————————————————————————————————————————————
名稱：遠距離超高頻一體機ZJ0306-6DBI
遠距離超高頻一體機ZJ0306-6DBI完全自主知識產權設計；符合符合EPC CLASS 1 GEN 2和ISO 18000-6C技術標準
電子標簽； 工作頻率902～928MHz(可以按不同國家或地區要求調整)； 以廣譜跳頻(FHSS)或定頻發射方式工作；
輸出功率達至30dBm（可調）/（發卡器輸出功率達至17dBm）；5dbi、8dbi、12dbi等多種天線配置選擇，典型讀
取距離5米-30米； 支持自動方式、交互應答方式、觸發方式等多種工作模式； 低功耗設計， ＋12V/2A電源供電；
支持C#等語言開發；支持RS232、RS485、韋根26/34等多種用戶接口， 可選配TCPIP網絡接口； 有效距離與天線
（5DBI、8 DBI、12 DBI）、超高頻電子標簽及當?shù)氐墓ぷ鳝h(huán)境相關。 適用于工業4.0生產管理、 博物館、服裝管
理、煙草物流、食品藥品管理、圖書管理、車牌防偽識別管理、 車輛編組調度管理、 智能停車場管理、 口岸出入
境車輛查驗管理、倉庫物資進出監管和識別管理、行李包裹識別管理、品牌商品防偽管理和碼頭集裝箱管理等多種
無線射頻識別（RFID）系統應用領域。
電子標簽； 工作頻率902～928MHz(可以按不同國家或地區要求調整)； 以廣譜跳頻(FHSS)或定頻發射方式工作；
輸出功率達至30dBm（可調）/（發卡器輸出功率達至17dBm）；5dbi、8dbi、12dbi等多種天線配置選擇，典型讀
取距離5米-30米； 支持自動方式、交互應答方式、觸發方式等多種工作模式； 低功耗設計， ＋12V/2A電源供電；
支持C#等語言開發；支持RS232、RS485、韋根26/34等多種用戶接口， 可選配TCPIP網絡接口； 有效距離與天線
（5DBI、8 DBI、12 DBI）、超高頻電子標簽及當?shù)氐墓ぷ鳝h(huán)境相關。 適用于工業4.0生產管理、 博物館、服裝管
理、煙草物流、食品藥品管理、圖書管理、車牌防偽識別管理、 車輛編組調度管理、 智能停車場管理、 口岸出入
境車輛查驗管理、倉庫物資進出監管和識別管理、行李包裹識別管理、品牌商品防偽管理和碼頭集裝箱管理等多種
無線射頻識別（RFID）系統應用領域。
Ⅱ 產品參數
———————————————————————————————————————————————————————
● 電特性
| 極限參數 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 12 | V |
| 工作溫度 | TOPR | -20～+65 | ℃ |
| 貯藏溫度 | TSTR | -30～+75 | ℃ |
| 工作濕度 | Rh | +5% ~ +90% 無冷凝 | φ |
| 規格 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 9～24(12典型） | V |
| 工作電流 | IC | 1.5 | A |
| 工作頻率 | FREQ | 902～928 | MHz |
● 線材接口
| 電源 | CND | 232 | 232 | GND | 韋根 |
| TXD | RXD | DATA0 | |||
| 紅色 | 黑色 | 白色 | 紫色 | 棕色 | 黃色 |
| 韋根 | CND | 485 | 485 | 觸發 | 觸發 |
| DATA1 | A+ | B- | T+ | T- | |
| 深綠色 | 灰色 | 粉色 | 橙色 | 淺綠色 | 藍色 |
| 注：對于配置TCPIP網絡接口的型號，附加有一個標準RJ45網絡插口；繼電器、藍牙、WiFi可定制。 | |||||
● 其他參數
| 規格尺寸：130*130*55mm |
| 產品重量：0.35kg |
| 讀寫距離：3-5m |
| 防護標準：IP-65 |
| 工作電源：DC12V 25W適配器（AC220，50Hz轉換） |
| 觸發接口：1個輸入口 |
| 讀寫模式：單卡（標簽）模式，讀寫速度<0.1秒 |
| 標簽位移速度：≤100公里/小時 |
| 定向讀卡區域：參照配置的天線方向圖 |
● 在不同同家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在差別，恕不作另行通知
Ⅲ產品展示
———————————————————————————————————————————————————————

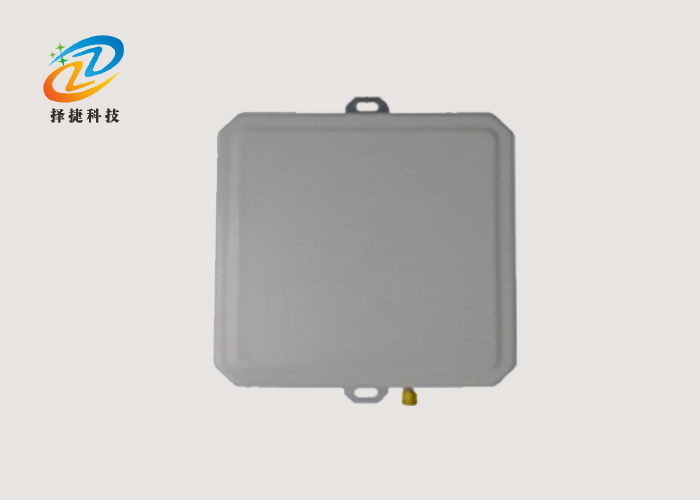

實拍展示
