遠距離超高頻一體機ZJ603-2DBI—上海擇捷智能科技有限公司
時間：2022-03-31
Ⅰ產品簡介
———————————————————————————————————————————————————————
名稱：遠距離超高頻一體機ZJ603-2DBI
遠距離超高頻一體機ZJ603-2DBI完全自主知識產權設計；符合符合EPC CLASS 1 GEN 2和ISO 18000-6C技術標準
電子標簽； 工作頻率902～928MHz (可以按不同國家或地區要求調整)； 以廣譜跳頻(FHSS)或定頻發射方式工作；
輸出功率達至30dBm（可調）/（發卡器輸出功率達至17dBm）； 支持自動方式、 交互應答方式、觸發方式等多
種工作模式；低功耗設計，＋12V/2A電源供電； 支持C#等語言開發；支持RS232、RS485、韋根26/34等多種用
戶接口，可選配TCPIP網絡接口； 有效距離與天線（1.5DBI、5DBI、8 DBI、12 DBI)、超高頻電子標簽及當?shù)氐?br /> 工作環境相關。適用于手持移動設備、 物品及物流管理、倉儲管理、動物管理、物品防偽、電子商品監視及制造
與加工、生產自動化等各種無線 RFID 應用方案。
Ⅱ 產品參數
———————————————————————————————————————————————————————
電子標簽； 工作頻率902～928MHz (可以按不同國家或地區要求調整)； 以廣譜跳頻(FHSS)或定頻發射方式工作；
輸出功率達至30dBm（可調）/（發卡器輸出功率達至17dBm）； 支持自動方式、 交互應答方式、觸發方式等多
種工作模式；低功耗設計，＋12V/2A電源供電； 支持C#等語言開發；支持RS232、RS485、韋根26/34等多種用
戶接口，可選配TCPIP網絡接口； 有效距離與天線（1.5DBI、5DBI、8 DBI、12 DBI)、超高頻電子標簽及當?shù)氐?br /> 工作環境相關。適用于手持移動設備、 物品及物流管理、倉儲管理、動物管理、物品防偽、電子商品監視及制造
與加工、生產自動化等各種無線 RFID 應用方案。
Ⅱ 產品參數
———————————————————————————————————————————————————————
● 電特性
| 極限參數 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 9-36 | V |
| 工作溫度 | TOPR | -20～+65 | ℃ |
| 貯藏溫度 | TSTR | -30～+75 | ℃ |
| 工作濕度 | Rh | +5% ~ +90% 無冷凝 | φ |
| 規格 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 9～36(12典型） | V |
| 工作電流 | IC | 1.5 | A |
| 工作頻率 | FREQ | 902～928 | MHz |
● 線材接口
| 電源 | CND | 232 | 232 | GND | 韋根 |
| TXD | RXD | DATA0 | |||
| 紅色 | 黑色 | 白色 | 紫色 | 棕色 | 黃色 |
| 韋根 | CND | 485 | 485 | 觸發 | 觸發 |
| DATA1 | A+ | B- | T+ | T- | |
| 深綠色 | 灰色 | 粉色 | 橙色 | 淺綠色 | 藍色 |
| 注：對于配置TCPIP網絡接口的型號，附加有一個標準RJ45網絡插口；繼電器、藍牙、WiFi可定制。 | |||||
● 其他參數
| 規格尺寸：95*95*40mm |
| 產品重量：0.45kg |
| 讀寫距離：2-2.5m |
| 防護標準：IP-65 |
| 工作電源：DC12V 25W適配器（AC220，50Hz轉換） |
| 觸發接口：1個輸入口 |
| 讀寫模式：單卡（標簽）模式，讀寫速度<0.1秒 |
| 標簽位移速度：≤100公里/小時 |
| 定向讀卡區域：參照配置的天線方向圖 |
● 在不同同家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在差別，恕不作另行通知
Ⅲ產品展示
———————————————————————————————————————————————————————

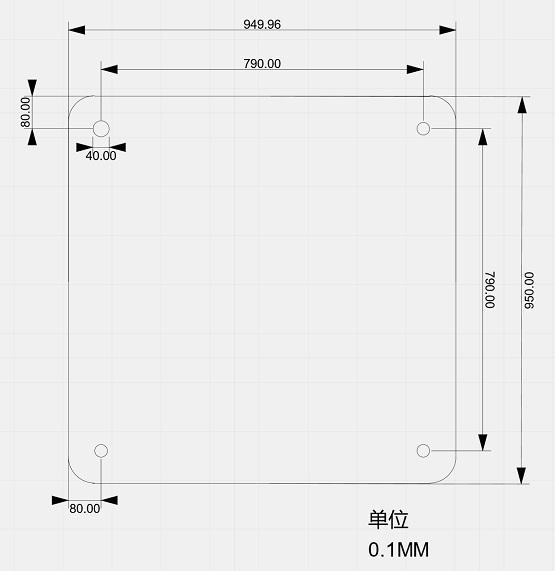

安裝尺寸圖

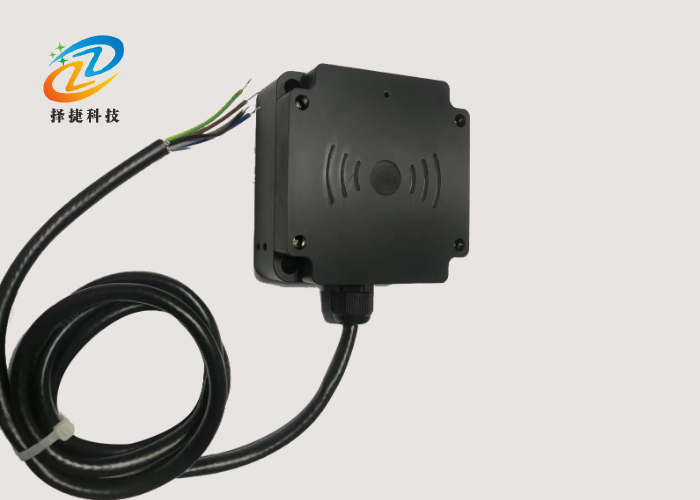

實拍展示
