遠距離超高頻一體機ZJ501-12DBI—上海擇捷智能科技有限公司
時間：2022-03-31
Ⅰ產品簡介
———————————————————————————————————————————————————————
名稱：遠距離超高頻一體機ZJ501-12DBI
遠距離超高頻一體機ZJ501-12DBI完全自主知識產權設計；基于R2000設計，充分支持符合EPC CLASS1 G2標準的電
子標簽，優異的多標簽防碰撞功能； 工作頻率860～928MHz(可以按不同國家或地區要求調整)； 以廣譜跳頻(FHSS)
或定頻發射方式工作；輸出功率達至30dBm（可調）；內置12db線/i圓極化天線， 典型讀取距離20米； 支持自動方
式、交互應答方式等多種工作模式； 低功耗設計， 單＋9V 電源供電； 支持RS232、RS485、韋根等多種用戶接口。
可選配TCPIP網絡接口；有效距離與電子標簽及工作環境相關。適用于物流、門禁系統、防偽系統及生產過程控制等
多種無線射頻識別（RFID）系統。
子標簽，優異的多標簽防碰撞功能； 工作頻率860～928MHz(可以按不同國家或地區要求調整)； 以廣譜跳頻(FHSS)
或定頻發射方式工作；輸出功率達至30dBm（可調）；內置12db線/i圓極化天線， 典型讀取距離20米； 支持自動方
式、交互應答方式等多種工作模式； 低功耗設計， 單＋9V 電源供電； 支持RS232、RS485、韋根等多種用戶接口。
可選配TCPIP網絡接口；有效距離與電子標簽及工作環境相關。適用于物流、門禁系統、防偽系統及生產過程控制等
多種無線射頻識別（RFID）系統。
Ⅱ 產品參數
———————————————————————————————————————————————————————
| 極限參數 | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 16 | V |
| 工作溫度 | TOPR | -10～+55 | ℃ |
| 貯藏溫度 | TSTR | -20～+75 | ℃ |
| 規格（除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下） | |||
| 項目 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 8～12(9典型） | V |
| 工作電流 | IC | 450～1500 | mA |
| 工作頻率 | FREQ | 902～928 | MHz |
| 接口 | |||
| 項目 | 描述 | ||
| 紅 | +9V | ||
| 黑 | GND | ||
| 黃 | 韋根DATA0 | ||
| 藍 | 韋根DATA1 | ||
| 紫 | RS485 R+ | ||
| 橙 | RS485 R- | ||
| 棕 | GND | ||
| 白 | RS232 RXD | ||
| 綠 | RS232 TXD | ||
| 灰 | 保留 | ||
| 注：對于配置TCPIP網絡接口的型號RRU1881TCP，附加有一個標準RJ45網絡插口。 | |||
● 在不同同家或地區標準和不同的環境下，本讀卡器的參數和功能可能存在差別，恕不作另行通知
Ⅲ產品展示
———————————————————————————————————————————————————————

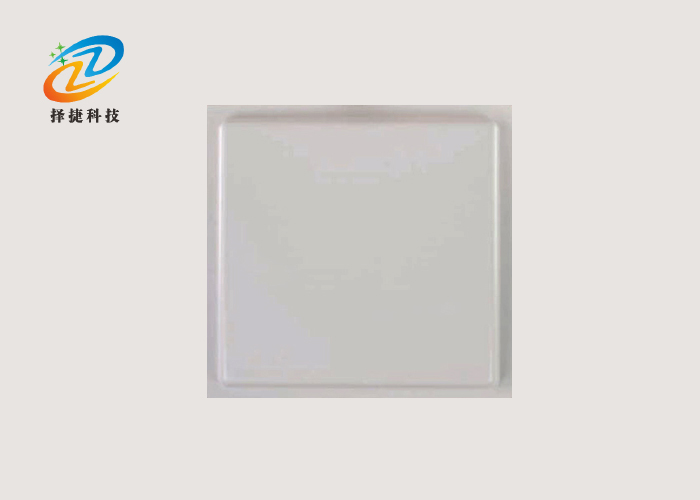

實拍展示
